簡述:
說明組裝舵機雲台. 其實這個滿簡單的, 只是對有些強迫證嚴重的人 ( 譬如本人), 會很擔心組裝順序不對, 重裝的時候造成自攻螺絲咬壞塑膠件. 所以還是說明一下.
買來的套件拆開如下:
雲台零件(黑色素膠片) 1 組, 雲台螺絲包 x1, 馬達 x2, 馬達螺絲包 x2,
組立後的成品圖如下 :
組立順序
1. 底座:

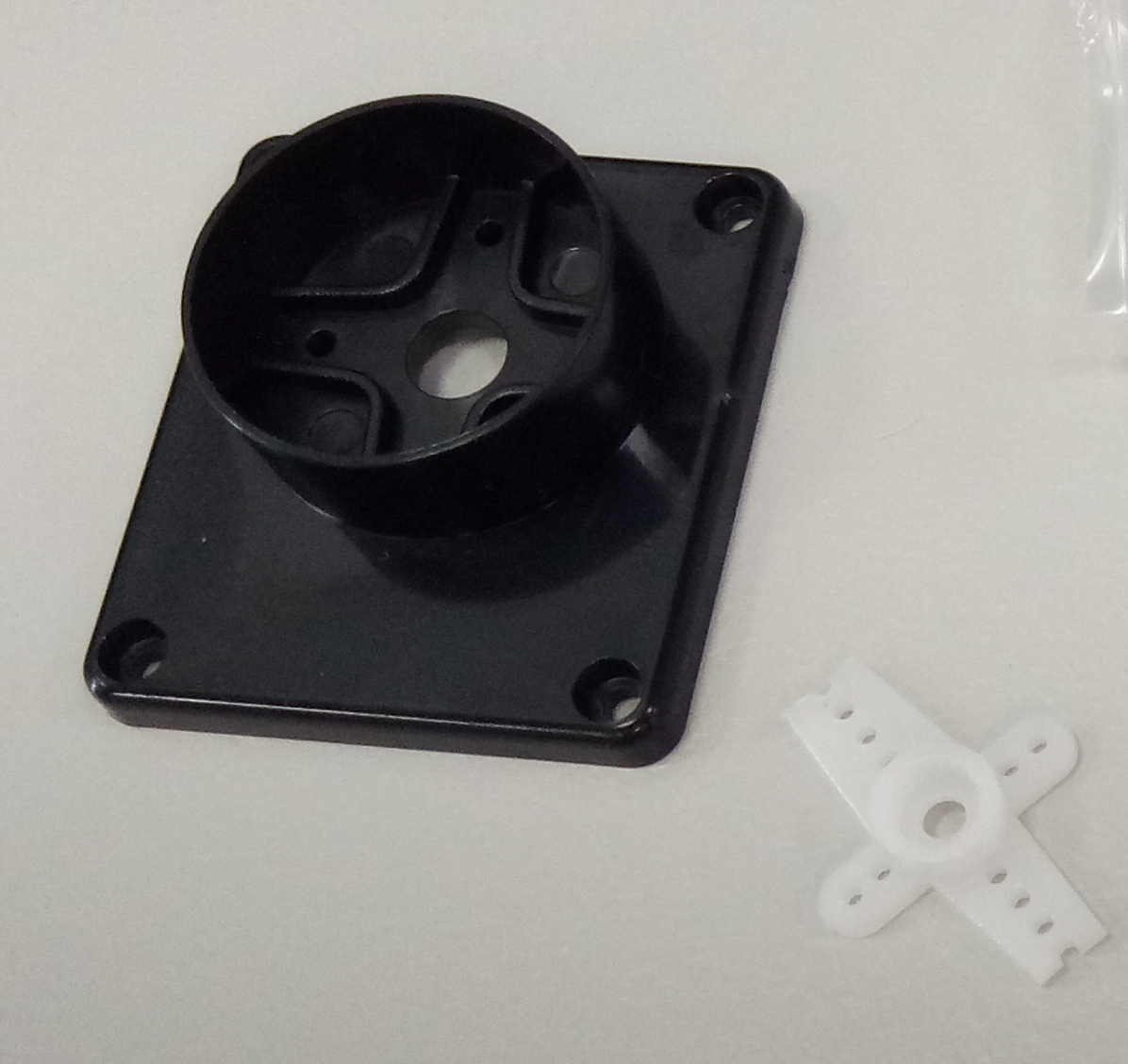

底座中心有十字型的凹槽, 是用來安裝馬達的旋翼, 如圖中白色的零件. 這個的硬度不高, 用小刀修整就可以裝入吻合.
馬達的旋翼需要用小小的自攻螺絲. 這螺絲在雲台螺絲包裡.
雲台底座的下視圖.
組裝好的底座.
2. 水平馬達 (pan driver)
將底座裝上馬達
組裝上去的底部視角
組裝後的上視角
接下來組裝左右翼片
組裝左翼片
組裝右翼片
3. 螺絲的位置 (先不要鎖上)
後面會說明為什麼不要先上螺絲.
4. 水平馬達 (tilt)
修整馬達旋翼
結合馬達和承座
馬達和承座和螺絲
5. 最後組裝步驟
組裝上下兩件組件
這兩個部件要交錯組合, 如果先鎖上螺絲, 到這邊就沒有辦法順利裝入, 需要退螺絲.
最終成品
